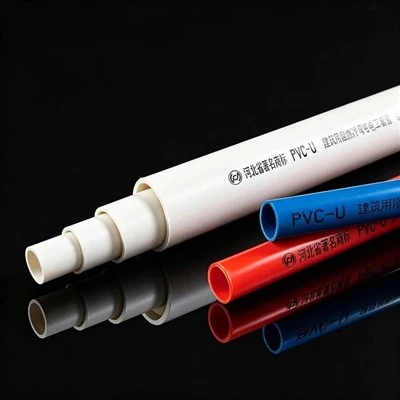

Qattiq PVX elektr o'tkazgich yashirin elektr ishlarida asosiy himoya komponentidir. O'rnatish sifati kabelning ishlash muddati va elektr xavfsizligiga bevosita ta'sir qiladi. Kabelning tiqilib qolishi, yorilib ketgan egilishlar va sizib chiquvchi bo'g'inlar kabi muammolar, asosan, -standart bo'lmagan - ishlashdan kelib chiqadi, faqat to'g'ri tartib-qoidalarga rioya qilgan holda, quvurlarning uzoq- ishonchliligini ta'minlash mumkin.
1. Kabelni tortish
O'tkazgich ichidagi kabellarning umumiy tasavvurlar-soni (shu jumladan izolyatsiya) quvurning ichki maydonining 40% dan oshmasligi kerak, bu esa issiqlik tarqalishi va kelajakda almashtirish uchun joy ajratish imkonini beradi. Hisoblash o'lchagan kabelning tashqi diametriga asoslanishi kerak. DN20 odatda 3 × 2,5 mm² mis o'tkazgichlarni o'tkazadi va DN25 3 × 4 mm²; koʻp{10}}kontakli yoki katta-koʻndalang-kabellar uchun oʻtkazgich oʻlchamini bir qadamga oshiring. Tortishdan oldin, trubani qoldiqlardan tozalang va uchlarini tozalang. Barqaror tezlikda torting, kerak bo'lganda soqol sifatida talkni qo'llang; hech qachon kabellarni majburlamang yoki silkitmang. Tortib olgandan so'ng, ulanish qutisiga o'ralgan ikkala uchida etarli bo'sh uzunlikni qoldiring va o'tkazgich uchlarini chang va tsementdan vaqtincha muhrlab qo'ying.
2. Bukilish
DN32 va undan past o'lchamlar maxsus bükme kamon yordamida sovuq egilishi mumkin; DN32 dan yuqori oʻlchamlar uchun zavodda ishlab chiqarilgan-burilishlar tavsiya etiladi. Majburiy egilish taqiqlanadi. Ochiq o'tkazgichlar uchun egilish radiusi tashqi diametrdan 6 baravar kam bo'lmasligi kerak; betonga o'rnatilgan quvurlar uchun, kamida 10 marta (GB 50303-2015, JGJ 16). Bahorni egilish markaziga qo'ying va kuchni sekin va teng ravishda qo'llang. Isitish tavsiya etilmaydi. Bir xil uzunlikdagi bir nechta egilishlardan saqlaning.
3. Birlashtirish
To'g'ri bo'g'inlar uchun rozetka uzunligi trubaning tashqi diametridan 2-3 baravar katta bo'lgan maxsus ulagichlardan foydalaniladi, o'tkazgichning uchlari rozetka markazida buriladi. Bo'g'in yuzlarini tozalang, PVX erituvchi tsementni bir tekisda qo'llang, ozgina burish bilan joylashtiring va bezovta qilmasdan quriting. Burchaklar uchun-zavodda ishlab chiqarilgan 90 yoki 45 graduslik egilishlardan, novdalar uchun esa teelardan foydalaning. Hech qachon qo'l bilan egilgan quvurni{8}}to'g'ri egilish o'rniga almashtirmang va armaturalarda shoxchalar teshiklarini burmangiz. Birlashma qutilariga ulanish uchun kiritish chuqurligi o'tkazgichning tashqi diametridan 1,1-1,8 barobar ko'p bo'lishi kerak, mahkamlangan va qulflangan gayka bilan muhrlangan bo'lishi kerak; mexanik shikastlanishga moyil bo'lgan ochiq qismlarga himoya gilzasini qo'shing.
4. Umumiy xatolar
Birinchidan, - o'tkazgichni ortiqcha to'ldirish issiqlik tarqalishini yo'qotadi, izolyatsiyaning qarishini tezlashtiradi va kelajakda almashtirishning oldini oladi. Ikkinchidan, majburiy egilish - devorni yupqalash va yorilish va qisqa tutashuv xavfini keltirib chiqaradi. Uchinchidan, yomon birlashma - tsement yoki muhr yo'q, chang va suv kirishiga imkon beradi va himoyani kamaytiradi.
5. Qabul qilish
O'tkazgich o'tkazgichlari tekis va silliq, yorilishsiz-burilishlar bilan mustahkamligini tekshiring; bo'g'inlar bo'shashmasdan mustahkam sementlanadi; tortilgandan so'ng, 500V megger bilan o'lchanadigan izolyatsiya qarshiligi 0,5 MŌ dan kam emas, qisqa yoki ochiq tutashuvlarsiz. Yashirin ishlar uchun qurilish rekordini saqlang va ta'qib qilishni muhrlashdan oldin to'liq qabul qiling.
Kabelni to'g'ri tortish, to'g'ri egilish va ishonchli birikmalar birgalikda xavfsiz va barqaror elektr himoya tizimini tashkil qiladi.
